Acerca de atemperadores de vapor
Los atemperadores están destinados a dessuperaquecer vapor presente en los procesos industriales, a través de la inyección de un refrigerante en la corriente de vapor dentro. En general, el refrigerante, que, en contacto simplemente evaporando, roba calor sensible a la masa de vapor de agua y, finalmente, la dessuperaquecer.
VMF diseña y fabrica bajo demanda todo tipo de atemperadores, equipos que mejoran las propiedades de transferencia de calor, proporcionando un intercambio de calor ideal y más eficiente que el intercambio de calor presente en los procesos que tienen vapor sobrecalentado a alta temperatura.
Tipos de atemperadores:
• Para la atomización del líquido refrigerante:
1. Atomización mecánica Dónde comprende un diferencial de presión entre el flujo de refrigeración y el flujo de vapor de al menos 5 kg / cm².
2. La atomización asistida: donde tenemos una presión frontal de pulverización de vapor a 1,4 veces la corriente de sobrecalentado, y la carga debe ser permanente y constante. El medio de refrigeración se inyecta en el vapor de agua sobrecalentado a través de una boquilla que tiene una boquilla y se reduce la temperatura por refrigeración por evaporación.
3. Autoatomização: A expensas de la velocidad del propio vapor sobrecalentado flujo de fluido de enfriamiento que entra en la cámara de atemperador circulatorio cuando se encuentra con el vapor sobrecalentado de un venturi interno, que está rodeado por la cámara automáticamente parte se atomiza . A continuación, se introduce en un venturi secundario a través de una serie de aberturas de vapor especialmente diseñados en el que la atomización se produce por el flujo de vapor final.
El diseño venturi minimiza la caída de presión de manera que la presión aguas abajo es casi igual a la presión aguas arriba.
Esta aplicación funciona de manera efectiva con una amplia gama de cargas de funcionamiento, no se utiliza cuando el método de pulverización tiene otro, ya que las dos corrientes, dessuperaquecer y el fluido de refrigeración a la misma presión.
• Por superficie de absorción:
- Atemperador que consiste en una olla con el llenado anillos absorción promover el contacto entre el vapor y el agua de refrigeración. Este tipo atemperador tiene ventajas con respecto a la atomización:
→ No dejan residuos de sobrecalentamiento y el final del vapor de proceso saturada.
→ Menor necesidad de espacio para el uso de sensor de control de temperatura
→ Sólo modelo con flexibilidad de 0 a 100% del caudal
Normas
Todos los equipos clasificados como recipientes a presión están diseñados de acuerdo con las siguientes normas:
- ASME VIII Div 1 e 2;
- EN-13445;
- PD:5500;
- NR-13
Para el mercado europeo, ofrecemos nuestros equipos con el marcado CE.
Cómo solicitar más información
Si necesita más información, por favor ver el material relacionado o de relleno el formulario. Para obtener más información, visite nuestra página contacto.

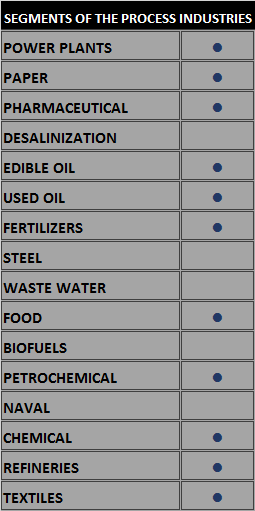

Aplicaciones
