Acerca de Sistemas de Alto Vacío con eyectores multietapa
Agrupados en diversas etapas asociadas con condensadores y eyectores donde los condensadores se utilizan típicamente entre eyectores sucesivos, sistema de vacío de múltiples etapas puede alcanzar aproximadamente 3 micrómetros de Hg (seis etapas de eyectores, junto con dos condensadores) utilizando vapor como medios motores. Estos sistemas se utilizan para producir evaporadores de vacío, secadores, plantas de destilación, trituración, secado por congelación, policondensación, desgasificación, planta de desodorización, etc.
Operación de los sistemas:
En el condensador, la carga de vapor se reduce porque parte de él se condensa antes de ser enviado a la siguiente corriente de fase. Esto permite el uso de boquillas más pequeñas y reduce el consumo de vapor.
Pre-condensadores se pueden añadir para reducir la carga en el eyector de primer etapa permitiendo el uso de una unidad más pequeña. Un condensador adicional también se puede añadir, para condensar los vapores de la fase final. La adición de un condensador no afectará al rendimiento global del sistema, pero puede facilitar la eliminación de los vapores.
No hay límite a la variedad de aplicaciones para bombas de vacío de chorro dentro de una capacidad de aspiración definido y la cantidad de succión. También es posible combinarlos con bombas de vacío mecánicas.
Como ejemplo de sistemas de alto vacío ya proporcionadas por VMF incluir:
Unidad de vacío para desodorización de aceite vegetal, que comprende dos eyectores de booster y tres eyectores última etapa asociada con condensador de casco y tubos de comprobar la validez vacío. Esta unidad realiza 1,5 mmHg.
Tres unidades de seis eyectores y dos condensadores para llevar a 0,5 mm de Hg para producir poliéster, tereftalato de polietileno (PET) y la recuperación de aceite lubricante usado por destilación.
Normas
Todos los equipos clasificados como recipientes a presión están diseñados de acuerdo con las siguientes normas:
- ASME VIII Div 1 e 2;
- EN-13445;
- PD:5500;
- NR-13
Para el mercado europeo, ofrecemos nuestros equipos con el marcado CE.
Cómo solicitar más información
Si necesita más información, por favor ver el material relacionado o de relleno el formulario. Para obtener más información, visite nuestra página contacto.

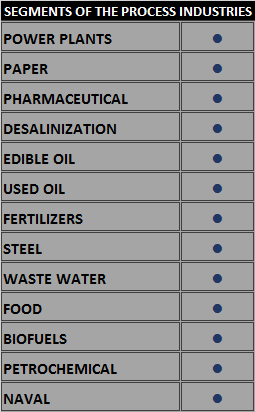

Aplicaciones
