Acerca de Eductores
Eductor es un tipo de eyector que funciona como una bomba de chorro de fluido o "bomba venturi" formado por un expansor, una cámara de aspiración y de un difusor. El uso de eductores es la forma más eficiente para bombear o mover muchos tipos de líquidos y gases en la industria petroquímica, el proceso y la energía. Pueden ser utilizados en una amplia variedad de recipientes abiertos o tanques cerrados, trabajando casi en cualquier lugar donde hay una necesidad de bombear líquidos y sólidos de manera más eficiente.
Tipos e Aplicaciones:
• Eyectores de chorro de agua:
Eductores por chorro de agua utilizan la energía cinética de un fluido (conducción) para hacer que el flujo de otro (succión). Estos eductores constan de una boquilla convergente, un cuerpo y un difusor.
En la tobera convergente (entrada), la presión del fluido motor es convertida en energía cinética. El flujo de líquido de alta velocidad a continuación, arrastra el flujo de líquido que tiene una presión más baja. La mezcla completa de motivo y la succión se realiza en la sección del cuerpo y el difusor. A continuación, la mezcla líquida se convierte de nuevo a una presión intermedia, después de pasar a través del difusor.
• Eductores para el bombeo de líquido:
Eductores iguales a chorro de agua que puede ocurrir entre el bombeo cualquier líquido que se está conduciendo, es decir, la presión que tiene que ser convertida en energía cinética y por lo tanto puede succionar y bombear otro líquido de presión más baja. Esto es extremadamente beneficioso en áreas en las que una bomba eléctrica puede presentar un riesgo de explosión, o donde las líneas de energía pueden no estar disponibles, tal como una bandeja de drenaje de aceite. Otras Aplicaciones succión incluye un ácido o base para un flujo de agua líquida para diluir este ácido o esta base. Estos edutortes todavía se puede utilizar para aumentar la NPSH (Net Positive Suction Head) de otra bomba en este proceso.
• Eductores para el bombeo de gas:
En este caso, el líquido se usa de nuevo como fuerza motriz. Una aplicación típica es una aireación de líquido para reducir la BOD (demanda de oxígeno básico) del fluido. Otros incluyen los gases de escape o gases de una habitación, la evacuación de un recipiente, frotando el humo de un gas, o la creación de vacíos. Por otra parte, si la necesidad de inyectar aire, ozono, cloro u otro gas en un líquido de proceso, tal eductor llevará a cabo esta función de manera eficiente y efectiva.
• Eductores a tanques:
Eductores están diseñados para ser utilizados en tanques y depósitos. Este tipo de eductor trabaja según el principio de flujo dinámico del fluido a presión que se acelera a través de la boquilla para convertirse en una corriente a alta velocidad arrastra el contenido del tanque y finalmente mezclando íntimamente con ellos. Este flujo combinado sale del eductor a alta velocidad la creación de un campo de flujo puede causar agitación adicional y la mezcla de los contenidos del tanque.
• Eductores para el bombeo de líquidos y de calefacción:
Este eductor utiliza vapor como la fuerza motriz para el bombeo de un líquido que también termina siendo calentado, de intercambio de calor que ocurre así.
Por ejemplo, para extraer agua de un estanque, hay una necesidad de calentar esta agua ya que se suministra a un proceso. Este tipo de eyector en última instancia realizar las funciones. Otro proceso de Aplicaciones incluye fluido de calentamiento en línea, cocinar pastas cajas de reactores y de calefacción en línea.
Normas
Todos los equipos clasificados como recipientes a presión están diseñados de acuerdo con las siguientes normas:
- ASME VIII Div 1 e 2;
- EN-13445;
- PD:5500;
- NR-13
Para el mercado europeo, ofrecemos nuestros equipos con el marcado CE.
Cómo solicitar más información
Si necesita más información, por favor ver el material relacionado o de relleno el formulario. Para obtener más información, visite nuestra página contacto.

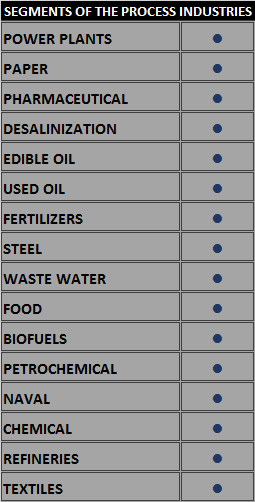

Aplicaciones
